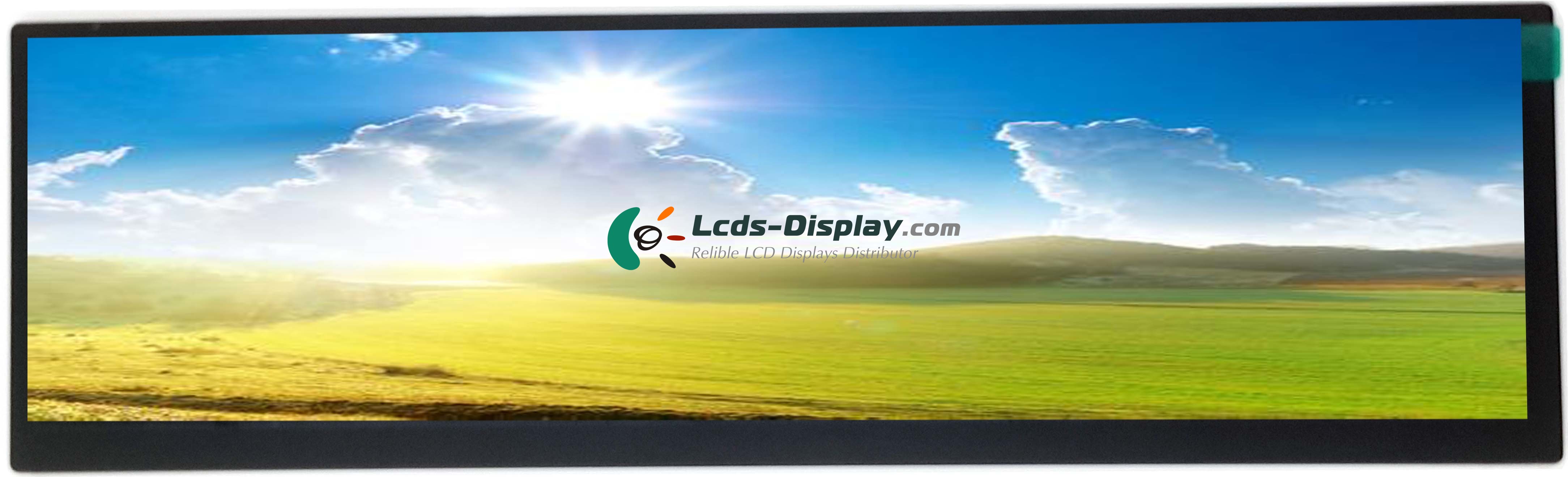

S088WU02
S088WU02 Alapinformációk
| panel típus | S088WU02 |
|---|---|
| panel Brand | CDTECH |
| Descrition | a-Si TFT-LCD ,8.8 inch, 1920×480 |
| panel típusa | a-Si TFT-LCD |
| S088WU02 Ár | Kérjen ár és szállítási határidő |
| Üzemi hőmérséklet | -10 ~ 50 °C |
| Tárolási hőmérséklet | -20 ~ 60 °C |
| Megjegyzések | 2/5 cut of 10.1 inch |
S088WU02 mechanikai jellemzők
| Dot felbontás | 1920(RGB)×480 |
|---|---|
| Pixel konfiguráció | RGB Vertical Stripe |
| Pixel sűrűség | 224 PPI |
| Képarány | >3:1 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.037×0.113 mm (H×V) |
| Pixel Pitch | 0.113×0.113 mm (H×V) |
| Felület | Hard coating |
| Aktív terület | 216.86×54.22 mm (H×V) |
| Bezel terület | 221.2×57.84 mm (H×V) |
| Vázlatméret | 229.66×67.5 mm (H×V) |
| Körvonal mélysége | 3.5/4.3 (Typ./Max.) mm |
| Tájkép vagy portré | Landscape type |
| Érintő panel | Without |
S088WU02 optikai jellemzők
| Megjelenítési mód | IPS, Normally Black, Transmissive |
|---|---|
| Fényesség | 600 cd/m² (Typ.) |
| kontraszt arány | 800 : 1 (Typ.) (Transmissive) |
| Szín kijelzése | 16.7M (8-bit) |
| Válaszidő | 25 (Typ.)(Tr+Td) |
| Látószög | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Iránynézet | Symmetry |
| Fehér színű kromatikus | Wx:0.313; Wy:0.329 |
| Napfény olvasható | N |
S088WU02 Electronics Feature
| Függőleges frekvencia | 60Hz |
|---|---|
| Reverse Scan | No |
S088WU02 háttérvilágítás
| Lámpa helyzet | Edge light type |
|---|---|
| Lámpa típusa | WLED |
| Lámpaösszeg | 4S9P |
| A lámpa alakja | Array |
| A lámpa élettartama | 30K(Typ.) (Hours) |
| Lámpafeszültség | 12.8/13.2V (Typ./Max.) |
| Lámpa áram | 180/225mA (Typ./Max.) |
| Lámpák áramfogyasztása | 2.3/2.97W (Typ./Max.) |
| Interfész típusa | Included in panel signal interface |
| Lámpa vezetõ testület | No |
S088WU02 Jelző interfész
| Jel kategória | LVDS |
|---|---|
| Jelosztály | LVDS (1 ch, 8-bit) |
| Bemeneti feszültség a panelhez | 3.3/9.89/21.88/-6.8V (Typ.)(VCC/AVDD/VGH/VGL) |
| Bemeneti áram a panelhez | TBD |
| Interfész típusa | Connector |
